Описание

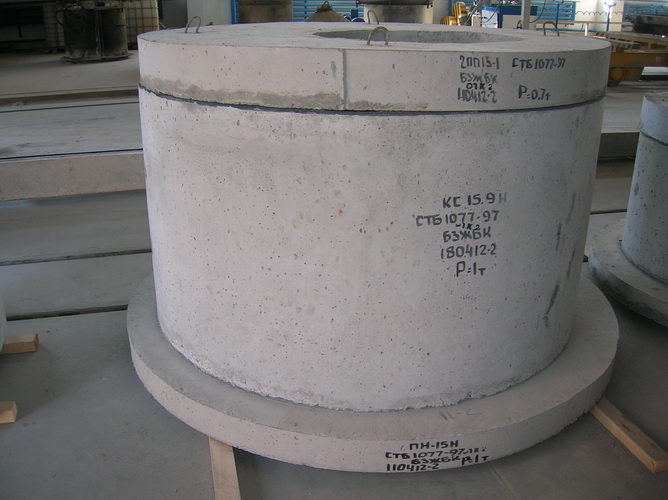

Изделия для круглых колодцев водопровода и канализации изготавливаются по серии Б3.900.1-5.19 в соответствии с требованиями СТБ 1077-97. Кольца колодцев (КС) – полые (сквозные) железобетонные конструкции цилиндрической формы. Плиты перекрытия колодцев ПП (крышки колодцев) предназначены для перекрытия колодцев. Имеют отверстие для монтажа люка. Плита днища (ПДн) распределяет нагрузку от веса бетонных колец.

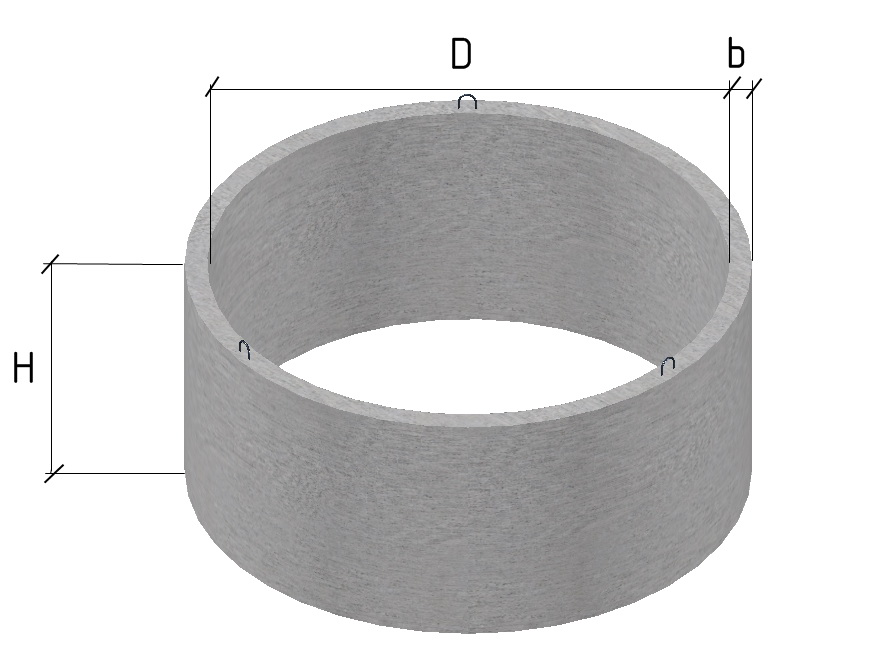

Пример условного обозначения (марки) кольца:
КС15.9-23-А
КС – кольцо стеновое;
15 – внутренний диаметр кольца в дм;
9 – высота кольца в дм (с округлением до целого числа);
23 – расчетная линейная нагрузка, кН/м;
А – класс по назначению (согласно п.3.3 СТБ 1077-97).

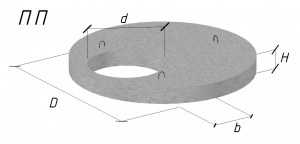

Пример условного обозначения (марки) плиты перекрытия:
2ПП15-1-1о
2 – типоразмер плиты;
ПП – плита перекрытия;
15 – внутренний диаметр колодца в дм;
1 – группа по несущей способности (1 - для колодцев без наезда автотранспорта на люк, установленный на 30 см выше поверхности земли; 2 - переменная транспортная нагрузка категории А2 при ее одностороннем приложении при максимальном заглублении плиты перекрытия 0,5 м, колесная нагрузка НК80);
1о – одно отверстие.
Пример условного обозначения (марки) плиты днища:
ПДн15
ПДн – плита днища;
15 – внутренний диаметр колодца в дм.
Марка |
Размеры (мм) |
Класс бетона |
Расход материалов |
Масса (т) |
D |
b |
d |
отверстие под дождеприемник |
H |
бетон |
сталь (кг) |
ПДн 10 |
1500 |
- |
- |
- |
100 |
С 16/20 |
0,177 |
17,13 |
0,44 |
ПДн 15 |
2000 |
- |
- |
- |
120 |
0,377 |
36,14 |
0,94 |
ПДн 20 |
2500 |
- |
- |
- |
120 |
0,589 |
84,44 |
1,5 |
КО6 |
840 |
130 |
580 |
- |
70 |
0,02 |
1,11 |
0,05 |
КС 10.6-16.5-А |
1000 |
80 |
- |
- |
590 |
0,16 |
5,59 |
0,39 |
КС 10.9-16.5-А |
1000 |
80 |
- |
- |
890 |
0,241 |
7,73 |
0,59 |
КС 15.6-23-А |
1500 |
90 |
- |
- |
590 |
0,265 |
7,31 |
0,64 |
КС 15.9-23-А |
1500 |
90 |
- |
- |
890 |
0,4 |
10,02 |
0,97 |
КС 20.9-30-А |
2000 |
100 |
- |
- |
890 |
0,587 |
20,88 |
1,43 |
1ПП 10-1-1о |
1160 |
150 |
700 |
- |
150 |
0,101 |
6,78 |
0,25 |
1ПП 10-2-1о |
- |
11,86 |
2ПП 10-2-1о |
- |
- |
800х400 |
0,110 |
13,41 |
0,28 |
3ПП 10-2-1о |
- |
- |
580х300 |
0,132 |
14,89 |
0,33 |
1ПП 15-1-1о |
1680 |
400 |
700 |
- |
0,276 |
22,08 |
0,69 |
1ПП 15-2-1о |
- |
33,26 |
2ПП 15-1-1о |
200 |
700 |
- |
21,97 |
2ПП 15-2-1о |
- |
32,24 |
3ПП 15-1-1о |
240 |
1000 |
- |
0,215 |
27,36 |
0,55 |
3ПП 15-2-1о |
- |
38,07 |
1ПП 20-1-1о |
2200 |
200 |
700 |
- |
160 |
0,546 |
39,19 |
1,4 |
1ПП 20-2-1о |
- |
84,34 |
2ПП 20-1-1о |
2200 |
500 |
1000 |
- |
0,482 |
49,65 |
1,2 |
2ПП 20-2-1о |
- |
90,15 |
ПО10 |

|
0,316 |
38,64 |
0,8 |

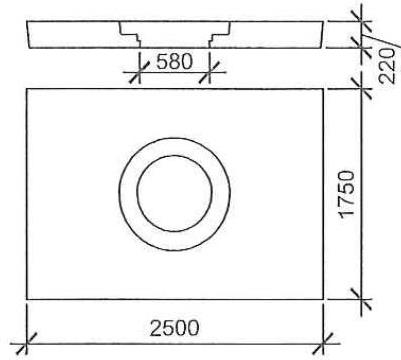

ПД6 |
 |
0,85 |
101,85 |
2,14 |

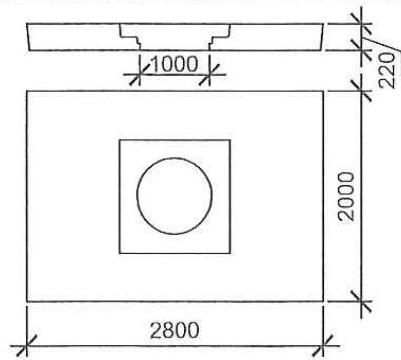

ПД10 |
 |
0,99 |
116,36 |
2,49 |
