Описание
Конструкции железобетонные для устройства кабельной канализации связи изготавливаются по серии Б3.602.1-3.16 в соответствии с требованиями СТБ 1167-99. Колодцы ККС предназначены для сооружения смотровых устройств кабельной канализации связи(телефонной) при эксплуатации выше уровня грунтовых вод при отсутствии агрессии со стороны окружающего грунта. Класс по условиям эксплуатации по СТБ 5.03.01 ХС2.
Пример условного обозначения (марки) колодца:
ККС 24.13.20-1
ККС – колодец кабельной связи;

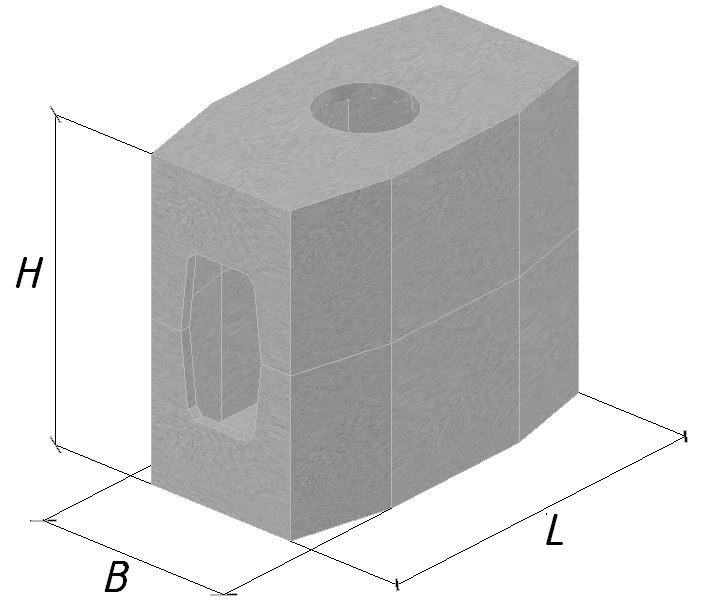

24.13.20 – максимальные габаритные размеры в дециметрах(длина L, ширина B, высота H);
1 – тип по несущей способности конструкции ( 1 - при расположении конструкций под дорогами IV и V категории, а также в местах возможного движения транспортных средств; 2 - при расположении конструкций в местах, где невозможно движение транспортных средств или их прямой наезд на устройство, в связи с расположением люка не менее 0.3 м выше поверхности земли.)
Марка | Размеры (мм) | Класс бетона | Расход материалов | Масса (кг) |
L | B | H | бетон(м3) | сталь (кг) |

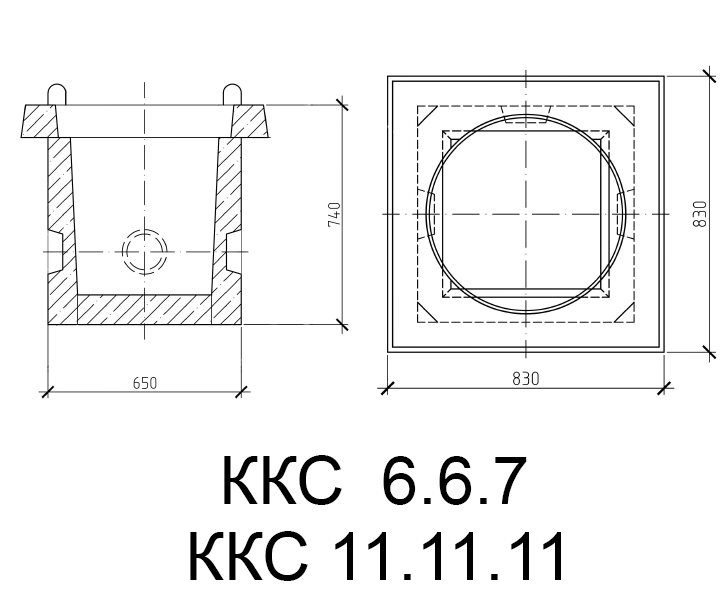

ККС 6.6.7 |
650 |
650 |
740 |
С16/20 |
0.12 |
4.84 |
280 |
ККС 11.11.11 |
1100 |
1100 |
1110 |
С20/25 |
0.4 |
19.86 |
1250 |

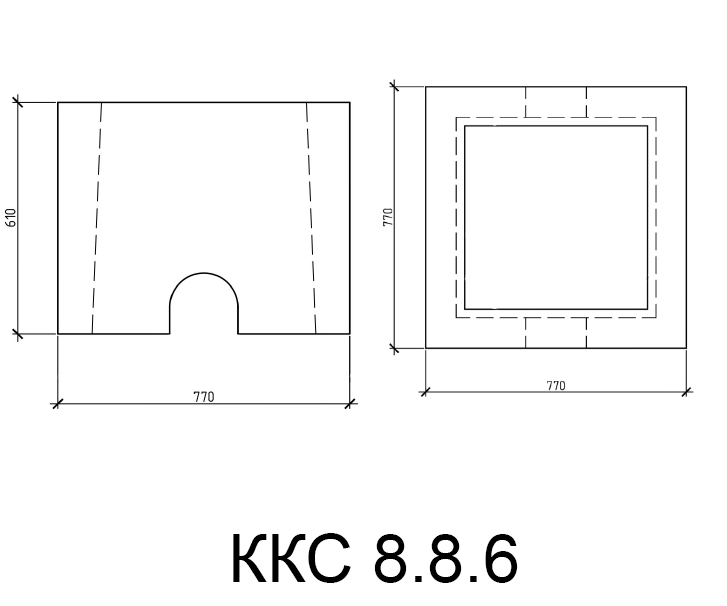

ККС 8.8.6 |
770 |
770 |
610 |
C16/20 |
0.18 |
3.52 |
450 |
ККС 13.11.18-2 |
1350 |
1065 |
1780 |
0.53 |
19.77 |
1325 |
ККС 19.11.18-1 |
1960 |
1180 |
1760 |
1.0 |
46.78 |
2500 |
ККС 19.11.18-2 |
38.8 |
ККС 24.13.20-1 |
2385 |
1270 |
2000 |
1.0 |
46.78 |
3200 |
ККС 24.13.20-2 |
38.8 |
ККС 30.16.20-1 |
3000 |
1620 |
2000 |
2.0 |
144.18 |
5000 |
ККС 30.16.20-2 |
95.82 |
