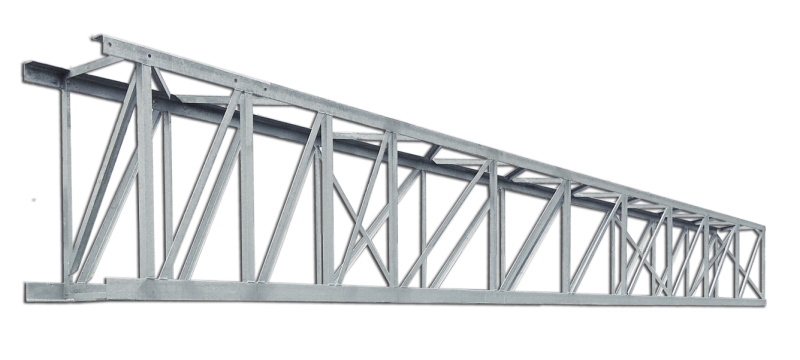

Ригели жестких поперечин изготавливаются по рабочим чертежам проекта 5454 в соответствии с требованиями ГОСТ 33797-2016. Применяются на станциях и перегонах для установки осветительных приборов и подвески контактной сети постоянного и переменного тока при новом строительстве и обновлении (реконструкции, капитальном ремонте и переводе под скоростное движение) участков электрифицированных железных дорог. Конструкции жестких поперечин отвечают параметрам контактной сети КС-160, КС-200 (КС-250), КС-400. Ригели могут быть использованы для установки осветительных приборов с обслуживанием как с пути, так и с настила, а также для прокладки коммуникаций при пересечении железных дорог.
Конструкции ригелей бывают двух типов: без освещения и с освещением. Ригель состоит из двух, трех или четырех блоков, соединенных между собой болтовым соединением.
Совместно с ригелями жестких поперечин по проекту 5254 применятся железобетонные центрифугированные стойки по проекту 4180, которые также изготавливаются на нашем заводе.
К центрифугированным железобетонным стойкам ригели крепятся при помощи оголовков или опорных столиков.
В таблице приведены ригели стандартной длины, которые при необходимости могут быть укорочены.
| Условное обозначение ригеля | Высота ригеля, мм | Ширина ригеля, мм | Тип ригеля | Масса ригеля, кг |
|
РЦ-60-1-16,915
|
500 | 400 | без освещения, 2-х блочный | 584,05 |
| РЦ-80-1-16,915 | 596,87 | |||
| РЦ-100-1-16,915 | 669,33 | |||
| РЦ-100-2-22,515 | 700 | 450 | 801,45 | |
| РЦ-140-2-22,515 | 902,27 | |||
| РЦ-200-2-22,515 | 1018,48 | |||
| РЦ-180-3-30,260 | 1200 | 740 | без освещения, 3-х блочный | 1324,44 |
| РЦ-290-3-30,260 | 1515,44 | |||
| РЦ-380-3-30,260 | 1687,83 | |||
| РЦ-220-4-34,010 | 1548,96 | |||
| РЦ-320-4-34,010 | 1742,27 | |||
| РЦ-440-4-34,010 | 2028,32 | |||
| РЦ-280-5-39,165 | без освещения, 4-х блочный | 1909,95 | ||
| РЦ-410-5-39,165 | 2197,12 | |||
| РЦ-570-5-39,165 | 2610,36 | |||
| РЦ-400-6-44,165 | 2471,24 | |||
| РЦ-570-6-44,165 | 2924,58 | |||
| РЦ-730-6-44,165 | 3378,60 | |||
| ОРЦ-140-1-17,605 | с освещением, 2-х блочный | 1117,49 | ||
| ОРЦ-170-1-17,605 | 1132,09 | |||
| ОРЦ-200-1-17,605 | 1172,87 | |||
| ОРЦ-140-2-22,605 | 1395,88 | |||
| ОРЦ-200-2-22,605 | 1465,74 | |||
| ОРЦ-250-2-22,605 | 1512,14 | |||
| ОРЦ-190-3-30,260 | с освещением, 3-х блочный | 1952,64 | ||
| ОРЦ-290-3-30,260 | 2143,64 | |||
| ОРЦ-380-3-30,260 | 2316,03 | |||
| ОРЦ-220-4-34,010 | 2253,51 | |||
| ОРЦ-320-4-34,010 | 2446,82 | |||
| ОРЦ-440-4-34,010 | 2732,88 | |||
| ОРЦ-290-5-39,165 | с освещением, 4-х блочный | 2716,16 | ||
| ОРЦ-410-5-39,165 | 3003,33 | |||
| ОРЦ-580-5-39,165 | 3416,57 | |||
| ОРЦ-410-6-44,165 | 3373,90 | |||
| ОРЦ-570-6-44,165 | 3827,24 | |||
| ОРЦ-740-6-44,165 | 4281,26 |
